Тишина - это одно из самых ценных благ для человека. И она тем дороже, чем реже мы можем ее ощутить в себе или найти в окружающем мире. Канализационные трубы и фитинги Skolan dB отличаются именно этим необычным свойством - их не слышно.

Бесшумные канализационные трубы и фитинги Skolan dB

Производство осуществляется в соответствии с Z-42.1-217

Применение:

Благодаря своим выдающимся механическим и акустическим характеристикам, эта система применима во всех областях надземного строительства.

Цвет:

Светло-серый RAL 7035.

Условные диаметры:

56, 70, 90, 100, 125, 150 и 200 мм.

Химическая стойкость:

Трубы, фитинги и уплотнительные элементы предназначены для отвода химически агрессивных сточных вод с pH в диапазоне от2 до12, они устойчивы к воздействию горячей воды температурой до 90 °С.

Применение в центральных системах пылеудаления:

  • Система Ostendorf Skolan dB допущена государственной лабораторией по испытанию материалов г. Дармштадт к применению в центральных системах пылеудаления.
  • Максимальное длительное разрежение: DN50 - DN150: 0,5 бар.

Подтверждение качества

  • Трубы и фитинги Skolan dB имеют подтвержденное качество продукции и произвоятся под постоянным контролем согласно DIN EN ISO 9001, окружающая среда.

Сопутствующая документация

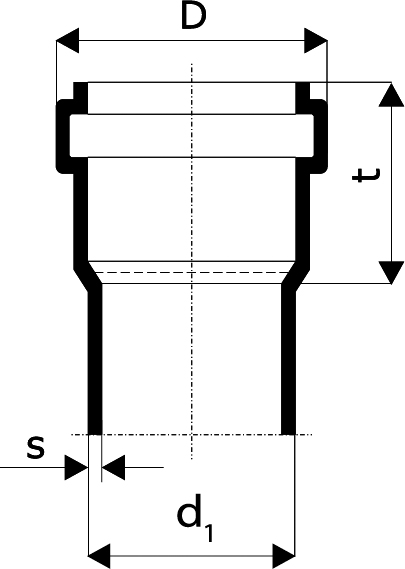

DN d1 s (мм) D (мм) t (мм)
56* 58 4,0 76 55
70* 78 4,5 97 61
90 90 4,5 110 55
100 110 5,3 132 76
125* 135 5,3 158 61
150 160 5,3 185 64
200 200 6,2 234 123

* для перехода с DN 56, 70, 125 системы Skolan dB на DN 50, 75, 125 системы HT необходимы Переходы SK (арт.332820, 333820, 336820)

Обзор продукции Skolan dB

Труба Skolan

Труба Skolan dB с условным диаметром от DN 56 до DN 200 может применяться в лю-бых безнапорных канализационных сетях по DIN EN 12056 и DIN 1986-100.
Трубы изготовлены из минерализованного полипро-пилена и устойчивы к воздействию горячей воды. Толстостенные трубы со сплошной стенкой соответствуют наивысшим требованиям III степени звукоизоляции по DIN 4109/VDI 4100. Трубы Skolan dB коррозионноустойчивы, долговечены и стойки к воздействию агрессивных сточных вод в диапазоне от pH 2 до pH 12.
Благодаря гладким внутренним поверхностям и высокой износостойкости, в трубах не образуются отложения, что гарантирует длительную надежность в эксплуатации.
Арт. DN L (мм) Упаковка
332000 56 150 4/660
332010 56 250 4/440
332020 56 500 4/220
332040 56 1000 1/114
332060 56 2000 1/114
332070 56 3000 1/114
333300 70 150 4/360
333010 70 250 4/240
333020 70 500 4/152
333040 70 1000 1/70
333060 70 2000 1/70
333070 70 3000 1/70
334000 90 150 4/224
334010 90 250 4/168
334020 90 500 4/100
334040 90 1000 1/60
334060 90 2000 1/60
334070 90 3000 1/60
335000 100 150 4/180
335010 100 250 4/120
335020 100 500 2/78
335040 100 1000 1/40
335060 100 2000 1/40
335070 100 3000 1/40
336000 125 150 1/120
336010 125 250 1/96
336020 125 500 1/48
336040 125 1000 1/24
336060 125 2000 1/24
336070 125 3000 1/24
337000 150 150 1/84
337010 150 250 1/48
337020 150 500 1/35
337040 150 1000 1/21
337060 150 2000 1/21
337070 150 3000 1/21
338000 200 150 1/45
338010 200 250 1/30
338020 200 500 1/20
338040 200 1000 1/15
338060 200 2000 1/15
338070 200 3000 1/15

SKGL – труба без раструба

Арт. DN s (мм) l (мм) Упаковка
332080 56 4,0 3000 1/114
333080 70 4,5 3000 1/70
334065 90 4,5 2000 1/60
334080 90 4,5 3000 1/60
335080 100 5,3 3000 1/40
336080 125 5,3 3000 1/24
337080 150 5,3 3000 1/21
338080 200 6,2 3000 1/15

Фитинги Skolan

SKB - отвод 15°

Арт. DN а Z1 (мм) Z2 (мм) Упаковка
332100 56 15° 6 8 4/1000
333100 70 15° 7 11 4/600
334100 90 15° 9 12,5 4/500
335100 100 15° 6 14 4/300
336100 125 15° 10 16 4/192
337100 150 15° 24 19 4/100
338100 200 15° 15 31 1/40

SKB - отвод 30°

Арт. DN а Z1 (мм) Z2 (мм) Упаковка
332110 56 30° 10 15 4/1000
333110 70 30° 12 15 4/600
334110 90 30° 13 18,5 4/480
335110 100 30° 17 21 4/300
336110 125 30° 20 24,5 4/160
337110 150 30° 24 34 4/100
338110 200 30° 29 46 1/40

SKB - отвод 45°

Арт. DN а Z1 (мм) Z2 (мм) Упаковка
332120 56 45° 14 16 4/1000
333120 70 45° 18 31 4/600
334120 90 45° 20 25,5 4/400
335120 100 45° 25 29 4/240
336120 125 45° 30 34 4/140
337120 150 45° 37 45 4/60
338120 200 45° 46 57 1/38

SKB - отвод 67°

Арт. DN а Z1 (мм) Z2 (мм) Упаковка
332130 56 67° 23 21 4/880
333130 70 67° 28 31 4/500
335130 100 67° 40 44 4/200

SKB - отвод 87°

Арт. DN а z1 (мм) Z2 (мм) Упаковка
332140 56 87° 32 35 4/880
333140 70 87° 40 43 4/480
334140 90 87° 46 49,4 4/320
335140 100 87° 69 70,5 4/220
336140 125 87° 96 102 4/96
337140 150 87° 84 91 2/60

SKEA – тройник 45°

Арт. DN а z1 (мм) z2 (мм) z3 (мм) Упаковка
332200 56/56 45° 13 74 74 4/440
333210 70/56 45° 3 88 85 4/320
333200 70/70 45° 20 98 98 4/260
334220 90/56 45° 3 97 84 4/264
334210 90/70 45° 12 105 103 4/216
334200 90/90 45° 20 110 110 4/180
335220 100/56 45° 17 108 95 4/180
335210 100/70 45° 6 122 115 4/140
335200 100/100 45° 25 136 136 4/100
336210 125/100 45° 11 155 152 2/70
336200 125/125 45° 49 169 169 2/56
337210 150/100 45° 2 168 159 2/46
337200 150/150 45° 36 194 194 2/28
338210 200/150 45° 19 221 218 1/20
338200 200/200 45° 46 244 244 1/15

SKEA – тройник 67°

Арт. DN ɑ z1 (мм) z2 (мм) z3 (мм) Упаковка
332300 56/56 67° 22 45 45 4/500
333310 70/56 67° 18 55 51 4/360
333300 70/70 67° 29 61 61 4/280
335320 100/56 67° 21 73 57 4/180
335310 100/70 67° 22 81 67 4/140
335300 100/100 67° 40 84 84 4/120

SKEA – тройник 87°

Арт. DN ɑ z1 (мм) z2 (мм) z3 (мм) Упаковка
332400 56/56 87° 33 34 34 4/500
333410 70/56 87° 32 43 32 4/360
333400 70/70 87° 40 43 43 4/320
334420 90/56 87° 32 48 31 4/320
334410 90/70 87° 43 49 40 4/240
334400 90/90 87° 56 70 51 4/160
335420 100/56 87° 28 60 32 4/200
335410 100/70 87° 40 60 45 4/160
335400 100/100 87° 57 59 59 4/140
336410 125/100 87° 70 73 72 4/80
336400 125/125 87° 70 72 72 2/80
337410 150/100 87° - - - 2/46
337400 150/150 87° - - - 2/32

SKAM – муфта насадная с уплотнительной манжетой*

Арт. DN D1 (мм) D1 (мм) l (мм) Упаковка
332810 56 74 79 117 4/860
333810 70 95 100 119 4/640
334810 90 108 110 120 4/416
335810 100 129 132 124 4/300
336810 125 156 159 142 4/160
337810 150 183 184 144 4/120
338810 200 235 225 228 1/45

* Переход на металл - для соединения канализационных труб из ПВХ или полипропилена со стальной трубой или с чугунной безраструбной трубой (SML)

SKL – длинная муфта (патрубок компенсационный)

Арт. DN D1(мм) l (мм) Упаковка
335930 100 110 196 4/200

SKM – заглушка

Арт. DN L (мм) Упаковка
332620 56 49 4/1700
333620 70 52 4/1000
334620 90 38 4/720
335620 100 57 4/580
336620 125 60 4/376
337620 150 49 4/260
338620 200 84 1/160

SKU – надвижная муфта (ремонтная)

Арт. DN L (мм) Упаковка
332500 56 105 4/1100
333500 70 107 4/640
334500 90 98 4/320
335500 100 125 4/300
336500 125 123 4/180
337500 150 129 4/96
338500 200 239 1/54

SK – Переходник на HT-трубу

Арт. DN L (мм) l (мм) Упаковка
332820 56 50 52 4/2200
333820 70 59 112 4/800

SK – Переход* на HT/KG

Арт. DN L (мм) l (мм) Упаковка
336820 125 64 255 4/160

* муфта насадная SKAM DN125 в комплекте с широкой уплотнительной манжетой

SKDA – крестовина одноплоскостная 87°

Арт. DN а z1(мм) z2(мм) z3(мм) Упаковка
334900 90/90/90 87° 46 51 51 1/121
335900 100/100/100 87° 56 60 60 4/80

SKDA – крестовина двухплоскостная (угловая) 87°

Арт. DN ɑ z1(мм) z2(мм) z3(мм) Упаковка
335910 100/100/100 87º 59 73 62 1/72

SKPA – тройник параллельный

Арт. DN z1(мм) a (мм) l (мм) Упаковка
335920 100/100 199,5 129 320 2/90

SKSW – отвод сифонный 90° *

Арт. DN D1(мм) z1(мм) z1(мм) Упаковка
335940 56/40 50 30,5 25 4/1200

* Для уплотнения необходимо: Манжета уплотнительная для SKSW

SKR – переход эксцентрический (редукция)

Арт. DN l (мм) L (мм) Упаковка
333710 70/56 102 60 4/1000
334720 90/56 84 65 4/800
334710 90/70 105 60 4/800
335720 100/56 102 61 4/660
335710 100/70 102 61 4/640
335700 100/90 127 58 4/540
336710 125/110 133 90 4/240
337710 150/100 195 100 4/212
337700 150/125 190 100 1/120
338710 200/150 272 143 1/60

SKRHT – переход редукционный Skolan/HT

Арт. DN l (мм) L (мм) Упаковка
332750 56/40 89 60 4/1000
333750 70/50 110 76 4/1140

SKRE – ревизия

Арт. DN L (мм) Упаковка
332600 56 151 4/480
333600 70 208 4/320
334600 90 170 4/240
335600 100 298 4/96
336600 125 316 2/40
337600 150 380 1/40
338600 200 380 1/20

SKUB – отвод сифонный 135°

Арт. DN ɑ z1
(мм)
z2
(мм)
z3
(мм)
z4
(мм)
a
(мм)
Упа-
ковка
335950 100/100/100 135° 78 58 44 44 19,5 1/110

SKLB – отвод удлиненный 45°

Арт. DN а t
(мм)
l(мм) D1
(мм)
z1
(мм)
z2
(мм)
Упаковка
335960 100 45° 57 250 110 24 28 2/112

Комлектующие Skolan DB

SK – уплотнительное кольцо

Арт. DN Упаковка
880600 56 -
880610 78 -
880040 90 -
880050 110 -
880640 125 -
880420 160 -
880430 200 -

SK – NBR уплотнение (маслостойкое)

Арт. DN Упаковка
880700 56 -
880710 78 -
880240 90 -
880260 110 -
880740 125 -
880520 160 -
880530 200 -

SK – манжета уплотнительная для SKSW*

Арт. DN Упаковка
881210 40/30 B 20
881220 40/40 C 20

* SKSW – отвод сифонный 90°

SK – Страховочный хомут (для ливневой канализации, 2,0 Бар)*

Арт. DN Наружный диаметр
трубы, мм
картон Упаковка
881505 DN 56 56 50 1
881515 DN 78 78 30 1
881520 DN 90 90 20 1
881530 DN 110 110 20 1
881545 DN 135 135 9 1
881550 DN 160 160 10 1

* Фиксирует трубопровод от рассоединения

Крепёжные хомуты (металлические и пластиковые)

Арт. Наружный диаметр трубы мм Материал Упаковка
388205 50 металл -
388210 110 металл -
904058 50 пластик 500
904059 110 пластик 300

SK – Страховочные хомуты для заглушек

Арт. DN Упаковка
839010 56 -
839020 70 -
839030 90 -
839040 100 -
839050 125 -
839060 150 -

SK – Соединительный хомут для чугунных труб системы SML

Арт. DN Упаковка
839080 56 -
839090 70 -
839100 90 -
839110 100 -
839120 125 -
839130 150 -

SK – техническая смазка

Арт. ml Упаковка
881800 150 50/1750
881810 250 50/1500
881820 500 24/720
881830 1000 12/360

Преимущества системы. Свойства материалов

Не оставим шуму ни малейшего шанса – пусть вода только шепчет.

Skolan dB соответствует максимальным требованиям III наивысшей степени звукоизоляции по DIN 4109 und VDI 4100. Испытания, проведенные в 2010 году институтом строительной физики им. Фраунгофера в Штутгарте в близких к реальным условиях эксплуатации, под-твердили выдающиеся звукоизоляционные свойства Skolan dB, о чем свиде-тельствуют протоколы испытаний P-BA 63/2010.

Сила и стойкость

Трубы Skolan dB коррозионноустойчивы, долговечны и стойки к воздействию агрессивных сточных вод. Благодаря гладким поверхностям они не образуют наростов. Трубы поставляются с условным диаметром от DN 56 до DN 200. Благодаря быстрым, надежным растубным соединениям, система очень удобна в прокладке и монтаже и отвечает любым требованиям взыскательных заказ-чиков.

Гарантия качества

Наши трубы и фитинги системы Skolan dB подвергаются постоянному контролю качества. Мы имеем систему управления качеством, сертифицированную по DIN EN ISO 9001 DQS, рег. № 289722-QMO 8, окружающая среда ISO : 14001 : 2004.

Благоустройство жилья

В отношении растущих требований в жилищном строительстве Skolan dB оправдывает все ожидания с точки зрения экономических и экологических ре-шений и значительно способствует улучшению качества жилья и повышению ценности недвижимости.

Доверьтесь своему слуху

Уникальная бесшумная система Skolan dB является высококачественным изде-лием из минерализованного полипропилена. Этот материал придает Skolan dB отличные механические и акустические свойства, что создает идеальные усло-вия для перспективного применения при возведении надземных сооружений (коттеджей, многоквартирных домов, промышленных сооружений, больниц, гостиничных комплексов и др.).

Шум в канализационных трубах

Течение и падение сточных вод в трубах создают в здании воздушные и кор-пусные шумы. Например, удары сточных вод при большой скорости течения в таких местах как отводы, тройники приводят к образованию значительных шумов. Самая большая проблема в инженерных коммуникациях здания - это распространение корпусного шума в зоне крепления трубопроводов и в местах прохода через стены и перекрытия.

Skolan dB препятствует распространению шума

Skolan dB представляет собой систему труб из звукопоглощающего материала, устойчивого к воздействию горячей воды. Система пригодна для применения в канализационных сетях согласно DIN EN 12056 и DIN 1986-100. Трубы и фитин-ги изготовлены из минерализованного полипропилена. Особое молекулярное строение и высокая плотность материала 1,6 г/см3 (+/- 0,05) обеспечивают поглощение не только воздушного, но и корпусного шума.
