1. Транспортировка и хранение:
- Трубы, неуложенные на поддоны, должны при транспортировке иметь опору по всей длине. Оберегайте трубы от ударных нагрузок, особенно при минусовых температурах. При погрузо/разгрузочных работах с использованием подъемных устройств используйте широкие текстильные ремни или аналогичные приспособления.
- Трубы и фитинги с установленными уплотнительными кольцами допускается хранить на открытом воздухе не более 2 лет, исключая воздействие прямых солнечных лучей, деформации и ударных нагрузок.
При складировании:
- Необходимо обеспечить надежные опоры, не вызывающие деформации или изгиба труб.
- Раструбы труб не должны быть подвержены горизонтальным или вертикальным нагрузкам.
- Высота штабелирования не должна превышать 1,5 м.
- При укладке труб, раструбы в каждом ряду должны быть направлены попеременно в разные стороны и свободно выступать за штабель.
2. Монтаж системы

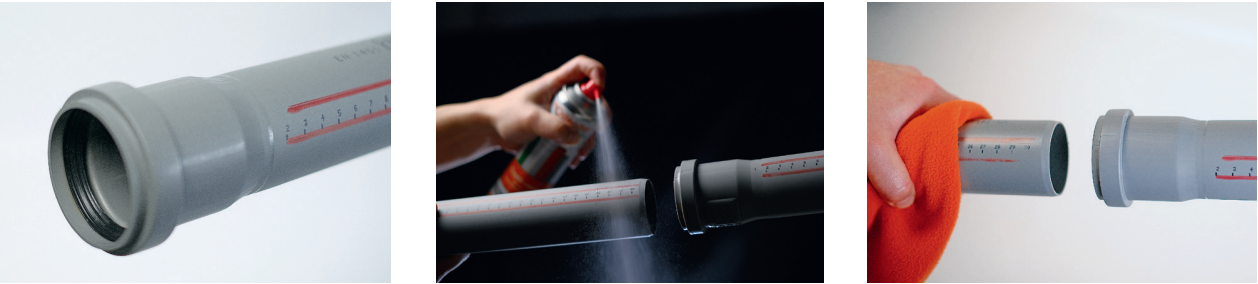

- Очистите от грязи раструбы и гладкие концы труб.
- Проверьте правильность установки уплотнительного кольца.
- Нанесите равномерный тонкий слой технической смазки Ostendorf на гладкий конец трубы.
- Соедините подготовленные элементы.
! Для компенсации линейного удлинения, гладкая часть трубы задвигается до упора в раструб, а затем выдвигается примерно на 8-10 мм для образования термического зазора. Фитинги при этом монтируются до упора, при соединении их выдвинать не нужно.
! Раструбы труб и фитингов на вертикальных и горизонтальных участках трубопровода должны быть направлены навстречу течению стоков.
Обрезка

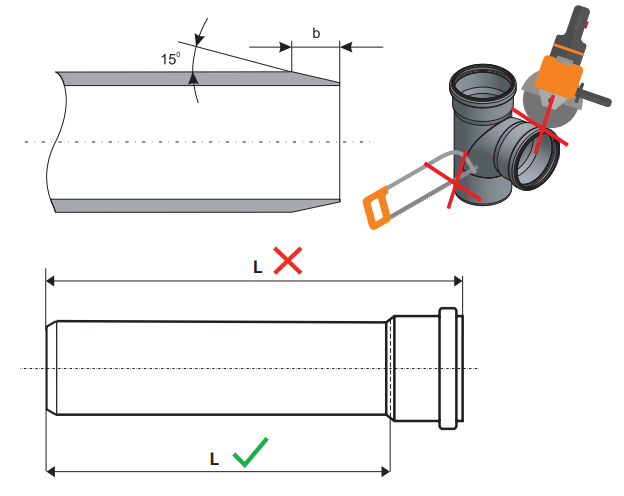

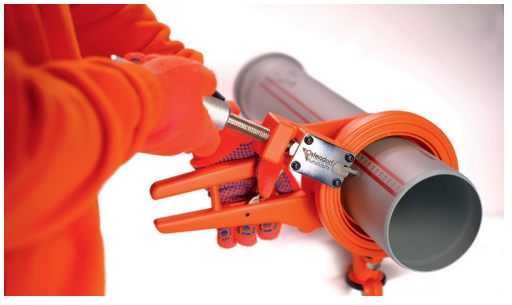

Обрезка труб выполняется под прямым углом труборезом или пилой с мелкими зубьями. Для удобства, на трубах Ostendorf нанесена сантиметровая линейка. Заусенцы на обрезанных кромках необходимо зачистить гратоснимателем. На концах труб нужно сделать фаску под углом примерно 15°, как показано на рисунке. В качестве инструмента, удобно использовать фаскосниматели и ручной труборез Ostendorf Werkzeug.(Арт. 457110)
- Указанная длина производимых труб измеряется от конца до середины конической части раструба.
- Резка соединительных элементов запрещена.
Преимущества DN 90
Пропускная способность труб DN90 позволяет использовать их как для вертикальных стояков в частном доме, так и для горизонтальных трубопроводов в поквартирной разводке.

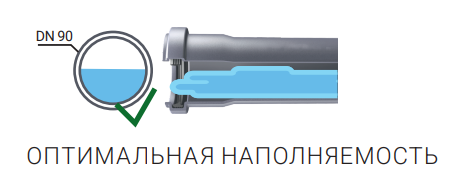

Данный диаметр имеет определенные преимущества. Например, его использование оптимально при установке инсталляций с экономичным сливом, так как меньший диаметр способствует лучшему вымыванию твердых частит и эффективному самоочищению трубы. Кроме того, DN90 занимает меньше места в шахте или при скрытом монтаже. В дополнение к этому уклон для 90-го диаметра не обязательно должен быть больше, чем 1 см/метр, а значит данная труба может монтироваться в стяжку, так как не требует большого перепада.
Важно! DN90 на сборных горизонтальных линиях можно использовать:
При горизонтальной прокладке трубопровод диаметром DN 90 может применяться:
- при длине трубопровода до 10 метров
- при подключении до 6 сантехнических единиц
- при подключении до 2-х инсталляций с 6-литровым сливом
- при минимальном уклоне 1 см/м
- при максимальном количестве прямых (2*45) поворотов трубопровода 3
3. Монтаж креплений трубопровода
Монтаж креплений трубопровода канализационных труб должен всегда осуществляться без механических напряжений и с учетом возможных линейных расширений, а также обеспечивать уклон и соосность деталей трубопроводов. Для крепления обычно используются хомуты с резиновыми вкладышами, которые соответствуют наружному диаметру и полностью охватывают трубу.

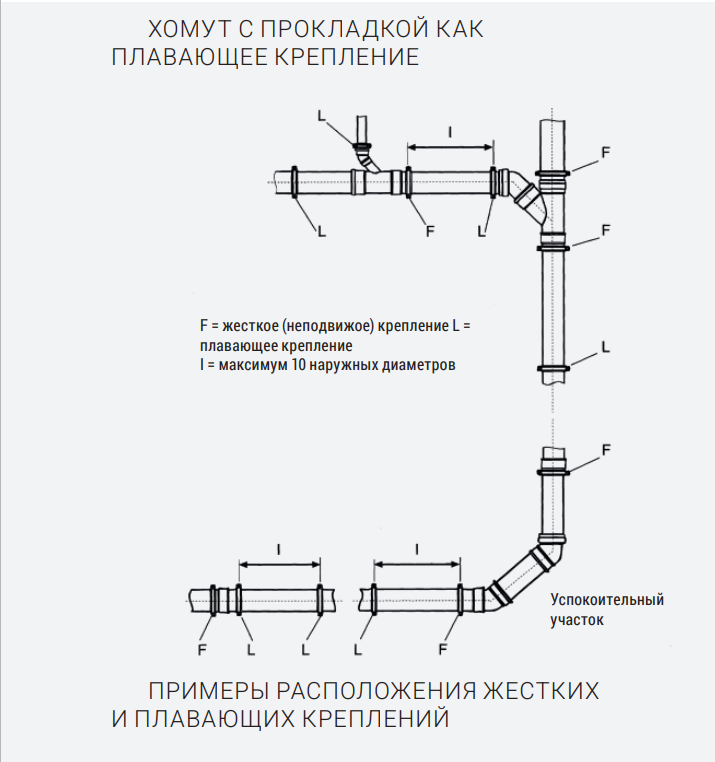

Крепление горизонтальных и вертикальных участков трубопроводов осуществляется чередованием неподвижных (жестких) и подвижных (плавающих) креплений.
Вертикальные стояки должны быть закреплены от оседания. Рекомендуется обеспечивать жесткое крепление труб хомутами непосредственно под раструбом.
! Установку крепления на раструб следует избегать, так как затянутый хомут может изменить геометрию и нарушить герметичность раструбного соединения.
- Жесткое крепление – это затянутый хомут, как правило, расположенный под раструбом и удерживающий участок от смещения во всех направлениях.
- Плавающее крепление представляет собой не полностью затянутый хомут, который обеспечивает продольную подвижность трубопровода для компенсации линейного удлинения по причине перепада температур.
Рекомендуемое расстояние между креплениями для горизонтальных трубопроводов составляет 10 диаметров трубы, для вертикальных трубопроводов не должно превышать 2 метра.
4. Уклон
Хозяйственно-бытовая канализация является самотечной. Для эффективного отвода стоков и самоочищения, необходимо соблюдать положительный уклон по направлению сточных вод.
- При незначительном / отсутствующем уклоне – движение стоков будет медленным. При средней скорости менее 0,7 м/с (скорость самоочищения) поток не сможет переносить мелкие фракции (песок), что приведет к их оседанию, заиливанию системы и увеличит риск образования засора.
- При слишком большом уклоне – скорость потока значительно возрастает, но страдает наполняемость. Возникнет эффект «сухого течения». Таким образом, вода будет быстро уходить, а твердые частицы оставаться в трубе.
Необходимый уклон в зависимости от конкретных условий эксплуатации указывается в проекте. На нерасчетных участках рекомендованный уклон для труб DN110 составляет 2 см на погонный метр трубы.
! Чем больше диаметр трубы, тем меньше должен быть уклон и наоборот.
Для бытовых сточных вод обычно достаточно стандартных уклонов. Для промышленных стоков могут потребоваться специальные таблицы гидравлического расчета безнапорных трубопроводов.
5. Монтаж в конструкциях

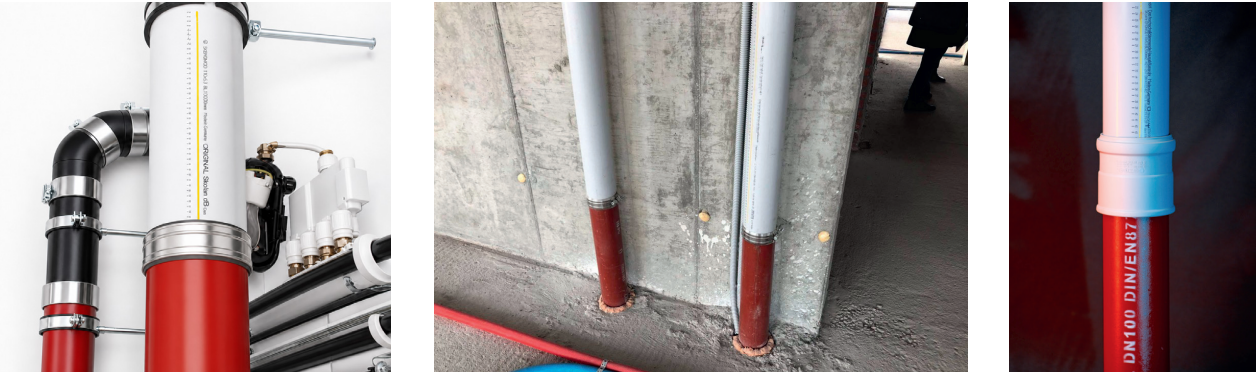

При проектировании и монтаже канализационных систем важно учитывать несколько ключевых аспектов. Для эстетичного вида трубы часто утапливают в стены, особенно под навесными раковинами. Внутренние системы канализации иногда необходимо монолитить при заливке пола, перекрытий или фундамента.
В этих случаях необходимо помнить об основных моментах.
5.1. В стенах:
- канал в стене должен быть выполнен так, чтобы при прокладке в трубах не возникало механических напряжений;
- если трубы заштукатуриваются – рекомендуется обернуть мягким материалом, например, утеплителем, для компенсации температурного удлинения.
5.2. Через перекрытия:
- обеспечьте влагозащиту и звукоизоляцию проходов, используя специальные ленты и утеплители;
- если есть требования по пожарной безопасности – применяйте противопожарные муфты.
5.3. В стяжку пола:
- надежно закрепите трубы, чтобы они не сместились при заливке нарушив заданный уклон;
- для защиты от механического повреждения при температурном удлинении трубопровода, можно использовать трубчатые утеплители.
! Проклейте раструбы клейкой лентой для обеспечения их защиты от строительных смесей.
6. Соединение с системами из других материалов
При строительстве или реконструкции канализации часто возникает необходимость соединения с другими типами канализационных систем. В нашем ассортименте есть различные переходы.
6.1. Переход с чугунной трубы на пластиковую

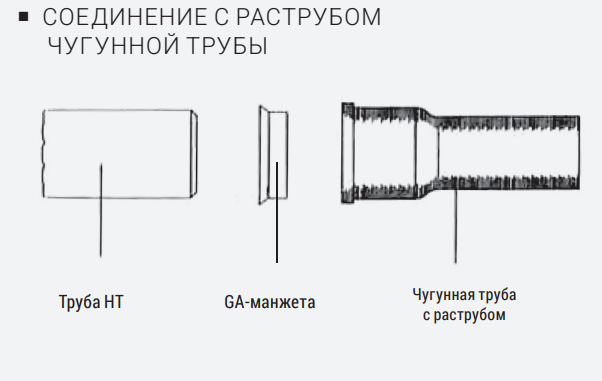

Для перехода с раструба чугунной трубы п требуется манжета.

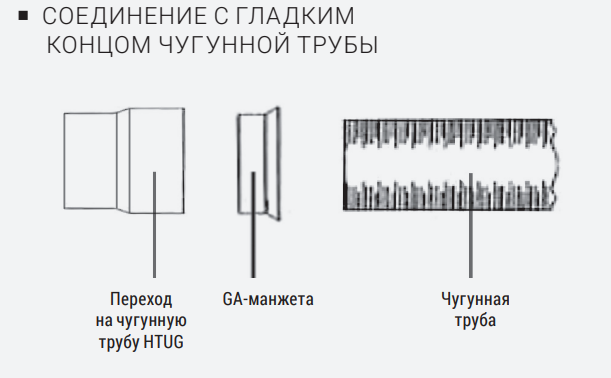

Для перехода с гладкой части чугунной трубы потребуется манжета и сам переход (продаются отдельно).
6.2. Переход на SML чугун
Трубы и фитинги Skolan Safe соответствуют наружному диаметру чугунных труб системы SML. В качестве соединительного элемента подходит хомут для чугунных труб по типу Rapid.
Для перехода также можно использовать фитинг – МУФТУ НАСАДНУЮ, создав раструб соответсвующего диаметра для дальнейшего монтажа с пластиковыми системами.
7. Совместимость с системой Solan Safe

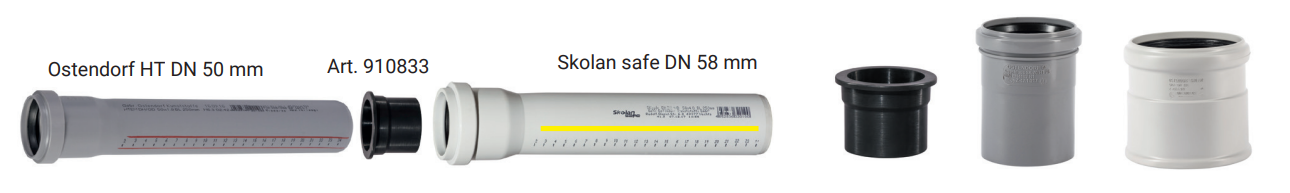

Важно! Три диаметра системы 50, 75 и 125 мм номинальные. Фактический диаметр составляет 58, 78 и 135 мм. Для соединения с трубами стандартных диаметров, понадобятся переходы:
DN50 арт.910833,
DN75 арт.333830,
DN125 арт.336820.
Дополнительно для перехода с раструба 58 мм применяются специальные манжеты:
8. Ремонтные работы
При ремонте канализационных систем могут возникнуть задачи по восстановлению раструба на пластиковой или чугунной трубе, ремонту пробитого участка, а также выполнению дополнительного подключения (врезка). Все эти задачи требуют внимательного подхода и использования качественных материалов для обеспечения надежного и герметичного соединения.
8.1. Ремонт поврежденного участка и установка дополнительного подключения (Врезка)

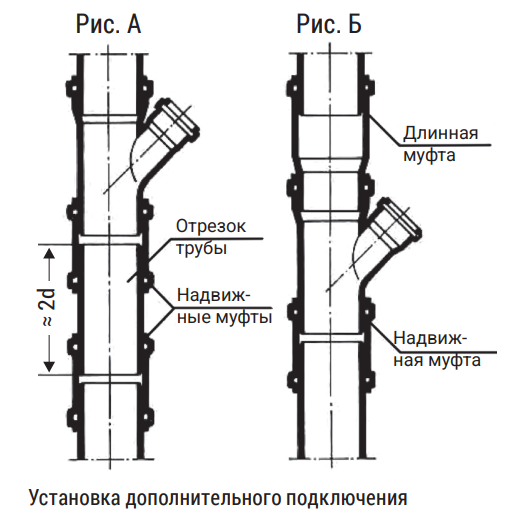

Муфта ремонтная предназначена для ремонта поврежденного участка трубопровода и установки дополнительных элементов. Для выполнения работ, как правило, используют отрезок трубы без раструба и две муфты (рис. А) или осуществляют монтаж с помощью одной муфты и компенсационного патрубка (рис. Б).
Пример врезки тройника:
Вырежьте достаточно длинный участок трубы (L = длина тройника + 2,5 d) и установите тройник. Места среза очистите от грязи и удалите заусенцы. Наденьте надвижные муфты на второй обрезанный конец трубы и на отрезок трубы, который по длине должен входить в пространство между обрезанной трубой и тройником. Затем вставьте отрезок трубы в трубопровод и сдвиньте муфты на соседние элементы. Закрепите надвижные муфты хомутами
8.2. Соединение отрезков труб

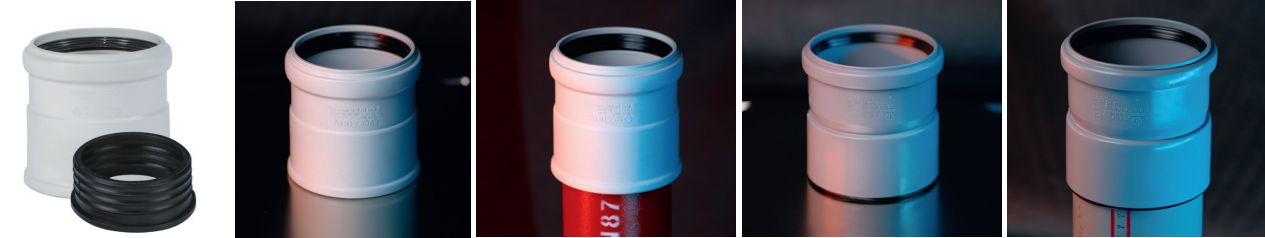

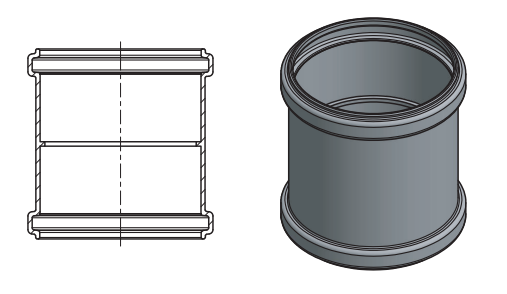

Соединение гладких труб (без раструба) и отрезков труб осуществляется при помощи специального фитинга МУФТА ДВОЙНАЯ. Данный фитинг предназначен для соединения обрезков труб на трубопроводе в процессе монтажа и имеет внутренний упор, он обеспечивает симметричное расположение труб внутри муфты, при этом не дает возможности передвигать муфту по трубе.
8.3. Восстановление раструба
При необходимости заменить канализационный стояк или занизить подключение к уже существующему стояку можно использовать следующие решения:
- муфта восстановитель(Арт. 115750)
- тройник-восстановитель(Арт. 115740)
- муфта вставная конусная (Арт. 115745)
- крестовина-восстановитель(Арт. 115945)
- крестовина-восстановитель прямая (Арт. 115955)

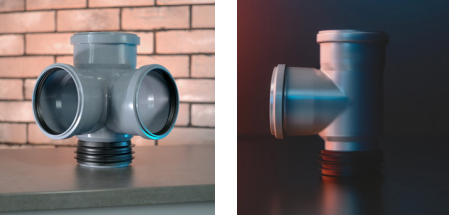

Данные фитинги надежно и герметично восстанавливают раструб в месте срезанного конца трубы и позволяют продолжить монтаж на минимальной высоте к уровню пола.
! Можно использовать для восстановления раструба для труб из ПП, ПВХ и чугуна.

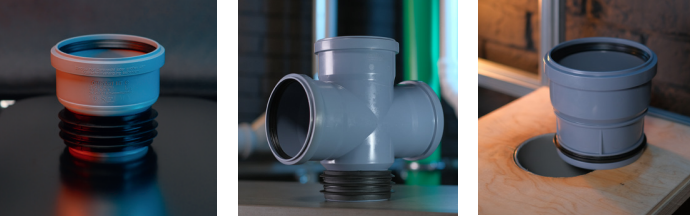

Другой вариант восстановления раструба на гладком конце трубы – это насадные муфты, которые есть в системе HT (DN 50,75,110мм) и в бесшумной системе Skolan Safe (DN 58, 78, 90, 110, 135, 160 и 200мм).
Монтаж муфты насадной:
- без использования смазки манжету полностью надеваем на гладкий конец трубы так, чтобы верхний бортик манжеты располагался по краю среза трубы;
- наносим смазку на внутреннюю широкую часть, после чего монтируем восстановитель поверх манжеты.
Для монтажа данного фитинга до упора потребуется отрезок трубы длиной приблизительно 55-60 мм. Учитывайте это перед тем как срезать монтируемую чугунную или пластиковую трубу. Монтажная высота при этом составит приблизительно
12-13 см.
9. Подключение сантехнических приборов

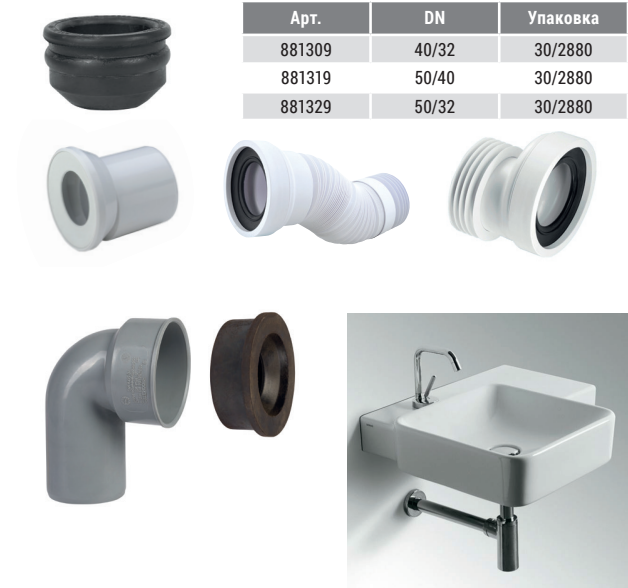

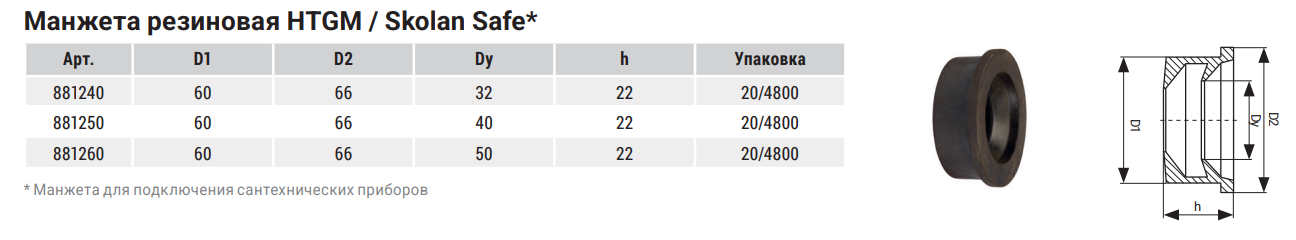

При монтаже канализационных систем необходимо предусмотреть дальнейшее подключение сантехнических приборов (раковина, душевой поддон, унитаз, стиральная машина и пр). Для этого используют переходные манжеты (редукции), которые устанавливаются в раструб или фановые трубы и манжеты для подключения унитаза.

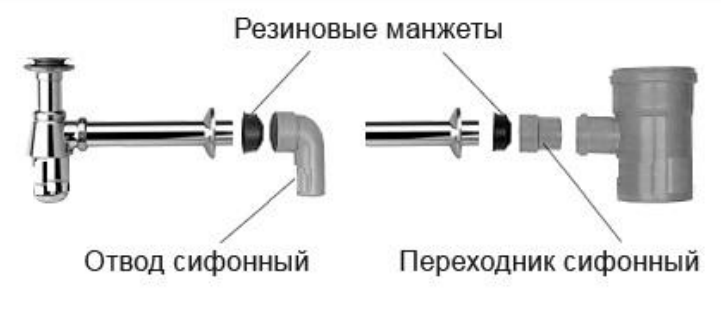

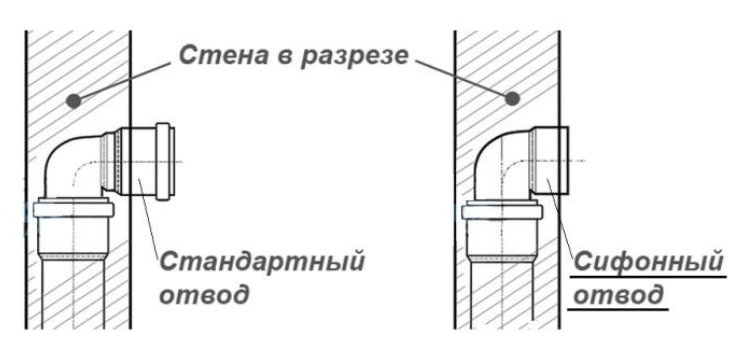

Для скрытого подключения сифонов используется «отвод сифонный». Благодаря своему компактному размеру, данный фитинг уменьшает глубину штроб на 1,5-2 см и легко закрывается хромированным отражателем, который идет в комплекте с дизайнерским сифоном.
Отражатель обеспечивет эстетичный и аккуратный вид установки.
Фитинг монтируется с трубами диаметром 40 и 50 мм. Широкий выбор манжет данного отвода позволит подключить сифоны с диаметрами 30, 40 и 50 мм.
